Помехоустойчивость приемников при импульсных помехах

Страница 3

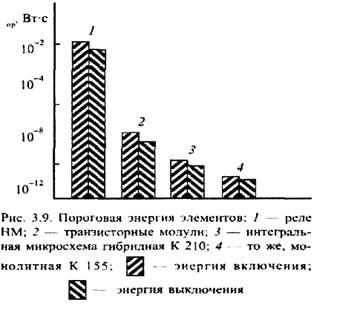

На рис. 9 даны значения пороговой энергии включения и выключения для логических элементов, наиболее распространенных в системах железнодорожной автоматики и телемеханики.

Из сравнения значений этих величин видно, насколько обостряется проблема помехоустойчивости с переходом на более совершенные элементы.

Для правильной оценки помехоустойчивости реального приемника необходимо иметь статистические данные о длительностях превышения пороговых уровней данного приемника. Пересчет имеющихся данных для другого вида приемника затруднителен и неэффективен. Это объясняется тем, что мощность помех на входе приемника зависит от соотношения входного сопротивления приемника, сопротивления тракта передачи и внутреннего сопротивления источника помех. К тому же у большинства приемников наблюдается нелинейная зависимость между входными напряжением и током.

Точно определить помехоустойчивость того или иного приемника можно только при получении распределения времени его срабатывания от помех. Для этого на выход приемника необходимо подключить на определенное время анализатор длительностей импульсов. Такое распределение позволяет правильно определить меры повышения помехоустойчивости.

Повысить помехоустойчивость можно увеличением любого порогового значения приемника ( ) отдельно или в совокупности. Наибольшего эффекта можно добиться увеличением , т.е. повышением инерционности приемника.

В железнодорожных системах автоматики имеются существенные резервы увеличения пропускной способности каналов, что позволяет снижать быстродействие приемников для повышения их устойчивости к помехам.

Если принятые меры повышения помехоустойчивости приема элементарных сигналов не могут считаться достаточными для системы телемеханики, используют методы передачи сложных избыточных сигналов. Такой сигнал, состоящий из определенной совокупности элементарных сигналов, позволяет, с одной стороны, увеличить различия в свойствах сигнала и помехи, а с другой — повысить разность энергии между ними. Поэтому при приеме проводится оптимальная обработка не только каждого импульса, но и всей совокупности импульсов сложного сигнала.

В телемеханических системах нашли применение следующие способы организации избыточности в сигналах:

многократная передача неизбыточных сигналов (кодовых комбинаций или символов):

однократная передача избыточных кодовых комбинаций;

передача избыточных комбинаций заданное число раз или до правильного результата.

По первому способу неизбыточные сигналы могут передаваться определенное число раз или циклически. В любом случае на приемном конце решение о значении сигнала должно быть принято на основе оценки суммы п отсчетов смеси сигнала а и помехи, т.е. если в приемник поступают,

, , ,…, , тогда

.

Таким образом, п-кратное повторение сигнала приводит к увеличению его энергии в п раз, а среднее значение случайной помехи с ростом п стремится к нулю. Отсюда следует, что изменением числа повторений можно добиться любой помехоустойчивости.
