Кинематические параметры

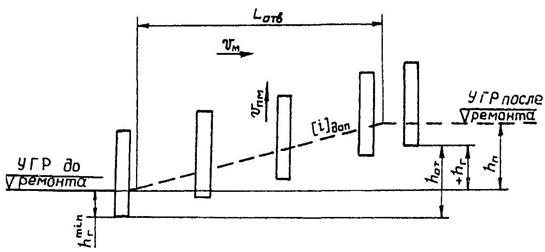

Рисунок 3 – Схема к определению скорости подъёма дозатора
К кинематическим параметрам дозатора относятся: скорость подъема дозатора vп; угловые скорости наклона щн и прикрытия щпр крыла. Минимальная скорость vп определяют по условиям работы на отводе возвышения с уклоном I =[i]доп. За время перемещения машины по участку длиной Lотв со скоростью vм дозатор поднимают на величину:
(12)
где = 0,70· hp
= 0,70·0,15 = 0,11 м.
Скорость подъема дозатора
(13)
где tп – время подъема дозатора,
(14)
где vp – рабочая скорость, м/с.
Время наклона дозатора
(15)
где lн – длина участка, м (lн =10 . 25 м).[1]
