Определение коэффициента минимального лобового сопротивления фюзеляжа и мотогондол
Для фюзеляжа с заострённой носовой и кормовой частью при докритических скоростях основной составляющей сопротивления является сопротивление трения.
Коэффициент сопротивления асимметричного фюзеляжа (мотогондолы) или эквивалентного тела вращения определяем по аналогии с сопротивлением трения плоской пластины:
(3.8)
где
– коэффициент трения плоской пластины;
ηλ – коэффициент, учитывающий отличие формы фюзеляжа от плоской пластины;
ηм – коэффициент, учитывающий сжимаемость потока;
Fом – омываемая поверхность фюзеляжа;
sмф – площадь миделя фюзеляжа.
Коэффициент определяем по рис. 3.3 [1] в зависимости от числа Рейнольдса, подсчитанного по длине фюзеляжа:
,
поэтому
; 2=0.004; коэффициент ηм определяем по рис. 3.5 [1]: ηм=0.97;
коэффициент ηλ определяем по рис 3.7 [1]: ηλ=1.05
Сопротивления мотогондол двигателя определяется также как и для фюзеляжа
;
2=0.0052; ηм=0.97; ηλ=1.4;
Определим коэффициент минимального лобового сопротивления всего самолёта:
Таким образом, уравнение докритической поляры (рисунок 1) будет иметь вид:
cxa=0,022+0,052·(сya-0,336)2 (3.9)
Расчет координат оформим в виде таблицы (таблица 1).
Таблица 1
Координаты точек докритической поляры
|
|
0 |
0,1 |
0,2 |
0,3 |
0,4 |
0,5 |
0,6 |
|
|
0,02787 |
0,02490 |
0,02296 |
0,02207 |
0,02221 |
0,02340 |
0,02562 |

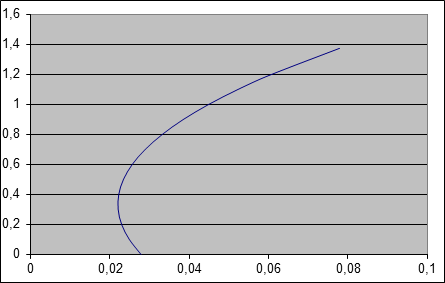

Рисунок 1 – Докритическая поляра
