Ремонт форсунокСтраница 1
Снятые форсунки очищают, промывают в керосине и разбирают для дефектовки и ремонта. Форсунку можно разобрать в приспособлении или непосредственно в слесарных тисках. Для этого корпус 5 (см. рис. 72) зажимают в тисках распылителем вниз, отвертывают колпачок 11 и контргайку 10, вывертывают регулировочный винт 9, ослабляя затяжку пружины 8. Затем корпус 5 устанавливают в тисках распылителем вверх, отвертывают гайку 4 распылителя и вынимают распылитель в сборе с иглой. Далее полностью разбирают форсунку и тщательно промывают все детали в керосине.
Для очистки внутренней полости корпуса распылителя, в которой размещается игла, используют мягкий латунный стержень о 45 мм, обернутый по всей длине папиросной бумагой. Вертикальный топливо- подводящий канал в распылителе прочищают медной проволокой 0 1,5—2 мм, а сопловые отверстия — 0 0,3 мм. Затем их контролируют калибром 0 0,37 мм; если калибр проходит хотя бы в одно из отверстий распылителя, корпус распылителя бракуют. Выбраковке подлежат также распылители со следами оплавления носика и с заметной на глаз эллипсностью сопловых отверстий.

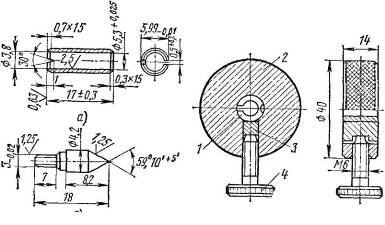

Рис. 7. Притирочные приспособления для ремонта деталей распылителя форсунки:
а, б — притиры иглы и конусной запорной поверхности корпуса, в — державка; 1 — притир, 2 — обойма, 3 — сухарь, 4 — винт
Очищенные и промытые детали распылителя продувают сжатым воздухом и тщательно осматривают через лупу, обращая особое внимание на цилиндрическую направляющую иглы в корпусе, торцовую поверхность и конусную фаску. В запорной игле контролируют состояние цилиндрической части иглы и конуса. Указанные поверхности должны быть гладкими и блестящими. Если на торцовой поверхности корпуса распылителя обнаружены риски, вмятины или следы коррозии, ее притирают пастой ГОИ на притирочных плитах до полного устранення дефектов. Следы износа и риски на направляющей и конической поверхности иглы и отверстия в корпусе удаляют с помощью притиров (рис. 7). Используя притирочные приспособления, рабочие поверхности распылителя доводят до требуемых геометрической формы и шероховатости. Затем их комплектуют до соответствующего зазора (2,7—4,5 мкм).
Иглу и корпус распылителя обрабатывают с помощью притирочных приспособлений, которые закрепляют в патроне токарного станка. Частота вращения патрона при этом должна быть 200—350 об/мин.
Для обработки иглу закрепляют в патроне, а притир устанавливают в державке и подводят рукой. При обработке отверстия в корпусе притир закрепляют в патроне, а корпус — в державке (рис. 8). Притирку конуса ведут до тех пор, пока не образуется поясок шириной 0,5 мм.
После притирки иглы распылителя сортируют на группы по диаметру направляющей, затем подбирают к распылителям и притирают их друг к другу. Для этого пасту ГОИ наносят на поверхность иглы, вводят ее в отверстие корпуса, а затем производят притирку. Конические поверхности деталей притирают аналогично.
После притирки детали тщательно промывают в дизельном топливе и проверяют их относительное расположение в закрытом состоянии. Торец корпуса распылителя должен выступать по отношению к торцовой поверхности направляющей иглы на 0,34 мм. Для обеспечения этого размера доводят обработкой торец корпуса распылителя, после чего полученная пара разукомплектовке не подлежит.
Свободу перемещения иглы относительно корпуса подобранного распылителя проверяют выдвижением ее из корпуса на 1/з хода. При наклоне оси на 45° игла должна плавно опускаться до упора под действием собственного веса. Эту проверку выполняют при разных углах поворота иглы относительно корпуса. Никакие местные сопротивления и прихватывания иглы при перемещении в любом положении по длине и углу поворота не допускаются.
После комплектовки и проверки деталей распылителя проверяют остальные детали форсунки, предварительно очистив и промыв их в керосине или дизельном топливе. Канал в корпусе форсунки прочищают медной проволокой 0 1,5—2 мм и продувают сжатым воздухом. При осмотре корпуса обращают особое внимание на нижнюю торцовую часть, прилегающую к распылителю: если на ней будут обнаружены риски или следы забоин, их устраняют притиркой на плите. Детали форсунки, имеющие сорванные или смятые резьбы, бракуют.
Шток не должен иметь искривления и ослабления посадки тарелки пружины. При необходимости его правят на призмах алюминиевым молотком, а посадку восстанавливают заменой детали. Длина пружины в свободном состоянии должна составлять 27,5 мм, а под нагрузкой 10 Н — не менее 26 мм. Если пружина не удовлетворяет этим требованиям, ее заменяют. Сетчатый фильтр форсунки для очистки от загрязнений продувают сжатым воздухом.
