Спектр звуковой мощности, излучаемые установкой, оказывающие негативное воздействие на человека
Таблица 3.9
Параметр |
Уровень звуковой мощности, дБ, при среднегеометрической частоте октавных полос: Гц | ||
Гц |
2000 |
4000 |
8000 |
Lр |
120 |
125 |
130 |
Lдоп |
78 |
76 |
74 |
3.9.2Требуемая эффективность звукоизолирующего кожуха.
ΔLэф.тр=Lр-10lgS-Lдоп+5
где: ΔLэф.тр – звукоизолирующий контур, дБ.
Lр – уровень звукового шума установки.
S – габариты турбореактивной установки (от конца насадки до кабины по габаритам машины), площадь воображаемой поверхности правильной геометрической формы, окружающей машину и проходящей через расчётную точку м2.

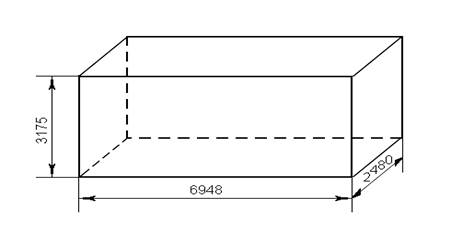

Рисунок 3.1-Габариты звукоизолирующего контура
S=(6,948*2,48)*2+(3,175*2480)*2+(3,175*6,948)*2=94,33м2
Lдоп – допускаемый уровень звукового шума в рассчётной точке по ГОСТу 12.1003.-83.
Lэф. тр8000=130-10lg94,33-74+5=41,26дБ
Lэф. тр4000=125-10lg94,33-76+5=34,25дБ
Lэф. тр2000=120-10lg94,33-78=5=27,25дБ
