Ремонт подшипников с переборкой роликовСтраница 1
Ремонт подшипников с переборкой роликов (с измерением роликов по диаметру и длине) производят при замене роликов (независимо от количества сменяемых роликов), выпадении отдельных роликов из гнезд сепаратора вследствие повреждения чеканки, зачистке (шлифовке) образующих роликов и торцов роликов. При ремонте на заводах производят магнитный и вихретоковый контроль колец и роликов с последующим размагничиванием. Аналогичный контроль производят и в депо по мере поступления дефектоскопных установок. Латунные сепараторы дефектоскопируют на установках ВД-11НФиВД-18НФ.

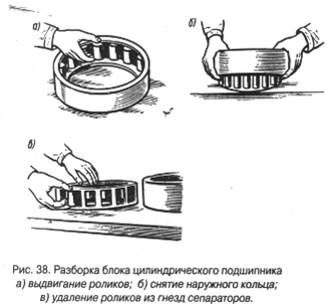

При втором виде ремонта подшипник полностью разбирают. Чтобы разобрать подшипники, у которых расчеканка сепараторов произведена по перемычкам и наружные кольца скомплектованы вместе с роликами, например, у подшипников 42726 и 232726, надо ролики выдвинуть из бортов наружного кольца внутрь подшипника (рис. 38 а) и, сняв наружное кольцо (рис. 38 б), вынуть ролики из гнезд сепараторов (рис. 38 в).
При выпадении отдельных роликов из гнезд сепаратора проверяют диаметр и длину всех роликов, как это указано в п. 8.2.7., и подшипник вновь собирают. При этом разность диаметров роликов в подшипнике должна быть не более 5 мкм, а разность длин роликов - не более 12 мкм.
После разборки все детали осматривают. Особое внимание обращают на состояние сепараторов - на наличие трещин в зоне перехода перемычек к основаниям. При необходимости ролики и кольца шлифуют. Полиамидные сепараторы подвергаются растяжению на специальных установках. У цилиндрических подшипников типа 42726 и 232726, не имеющих на торце роликов и сепаратора условного обозначения, необходимо наносить на одном из торцов сепаратора со стороны маркировки букву «Ж», а один из торцов роликов условно обозначать знаком «+», который ставят в лунке или в центре торца. Причем ролики, имеющие на торце лунку, маркируют механическим путем с помощью соответствующего приспособления. У роликов с плоскими торцами маркировку наносят с помощью кислоты, медного купороса или электрографом. Запрещается наносить знак «+» на рабочую часть торца ролика. Этот знак должен быть нанесен только в середине торца ролика.
Годные для комплектования подшипников ролики со скосами сортируют (измеряют) по диаметрам в трех сечениях - в середине и по краям цилиндрической части вблизи сковов на приборах В901 (408М) или РМ101 с измерительной головкой или двухмикронным миниметром (рис.39).
При этом непостоянство диаметра, а также разность диаметров по краям цилиндрической части, конусность и вы- превышать 5 мкм.
Ролики с рациональным контактом (бомбинированные, см. п.2.1.1.) сортируют только по среднему диаметру на приборе Д312-2М (рис.40). Для этого ножку измерительной головки необходимо расположить на высоте 26 мм, равной половине длины ролика. Для определения формы образующей, ролик необходимо предварительно замерить в трех сечениях на приборе В901. Бомбинированный ролик имеет разность диаметров не менее 20 мкм (рис.2) и не более 28 мкм. Измерение роликов по длине и диаметру может производиться на электронно-механических приборах, утвержденных МПС в установленном порядке. 8.2.6. Измерение роликов после зачистки производят не ранее, чем через один час.
Устанавливается следующий порядок сортировки роликов:
а) по среднему сечению одного из роликов, принятому за эталон для данной группы роликов, настраивают прибор на нулевое положение измерительной головки;
б) остальные ролики измеряют и сортируют на группы по среднему сечению в пределах 5 мкм.
