Выбор преобразователя частоты непосредственного типа и его обоснование
Принцип действия ПЧН
Преобразователи частоты с непосредственной связью (ПЧН) являются устройствами, преобразующими переменное напряжение питающей сети с частотой f1 в напряжение другой частоты f2 при помощи тиристоров с импульсно – фазовым управлением, коммутируемых напряжением силовой цепи.

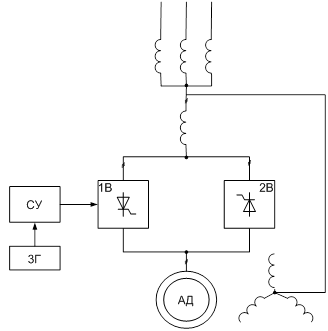

На Рис. 2.6. показана структурная схема простого ПЧН с m1 – фазным входом и 3-ех фазным выходом на асинхронный короткозамкнутый электродвигатель.
Рис.2.6.
В момент t = 0 при нулевом токе нагрузки группа тиристоров 1В включается в выпрямительном режиме. К нагрузке прикладывается положительное напряжение Uнг , и ток нагрузки нарастает в положительном направлении. По команде задающего генератора 3Г, поступающей в систему управления СУ, группа 1В переводится в инверторный режим. При этом напряжение Uнг на нагрузке становится отрицательным, ток начинает уменьшаться и в момент t = t2 становится равным нулю. Далее в выпрямительном режиме включается уже группа 2В и ток нагрузки нарастает в противоположном направлении до следующей команды задающего генератора при t = t3. С этого момента группа 2В работает в инверторном режиме, пока Iнг не уменьшится до нуля при t = T0 , после этого в выпрямительном режиме начинают работать тиристоры группы 1В и процессы повторяются. Частота выходного напряжения определяется длительностью промежутков времени пропускания тока обеими группами тиристоров. Регулирование выходного напряжения осуществляется изменением угла открывания тиристоров. Возможны два способа управления тиристорными группами: совместное и раздельное управление. Первый способ предполагает одновременную согласованную подачу импульсов на обе группы тиристоров, причем на одну из них в определенном временном интервале импульсы подаются при работе тиристоров в выпрямительном режиме, а на другую – в инверторном. При раздельном управлении в любом временном интервале импульсы поступают на одну группу тиристоров, а другая в это время заперта. Основное применение имеют преобразователи с раздельным управлением, причем для ЭП большой мощности переключение групп тиристоров осуществляется с помощью датчиков тока, а для ЭП малой и средней скоростей применяется ПЧН с раздельным программным управлением.
Основными положительными качествами ПЧН по сравнению с преобразователями инверторного типа являются малые габариты, высокий КПД, обусловленный однократным преобразованием энергии, а также простота обеспечения режима рекуперативного торможения.
